K2 MultiRail Fassadenmontage – InsertionRail & FacadeClamp

Das K2 WallPV MultiRail System für die Fassadenmontage auf Trapez- und Wellblech. Wählen Sie zwischen dem Einlegeschienen-System InsertionRail (Hoch- oder Querformat) oder der Klemmmontage FacadeClamp (liegende Module) – alle Komponenten direkt bei uns verfügbar, lokal in Kiel abholbar.

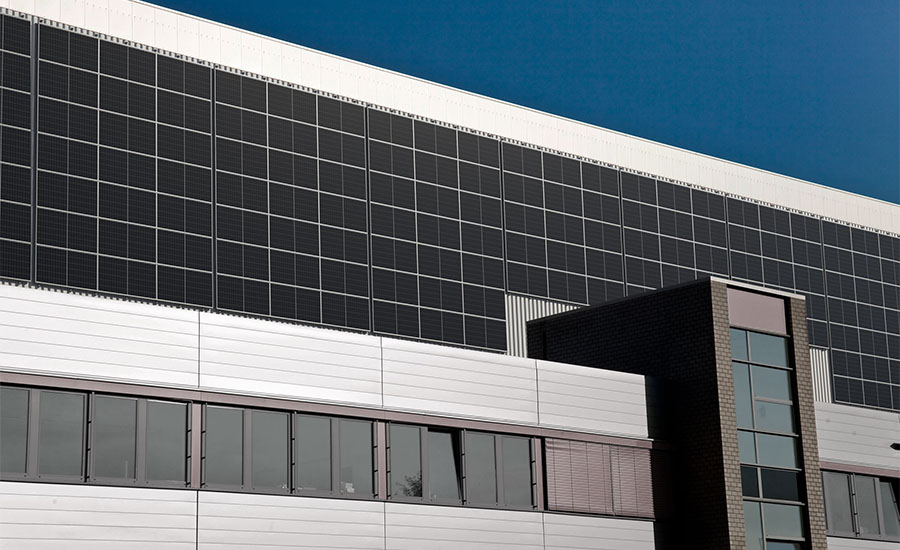

K2 WallPV MultiRail Installation auf Trapezblech

Materialliste besprechen

Für Trapez- & Wellblechfassaden

12 Jahre Produktgarantie

Planung mit K2 Base

Alle Artikel lokal abholbar

Persönliche Beratung in Kiel

Hinweis: Portrait- und Landscape-Montage möglich. Mindestens 2 Befestigungspunkte je InsertionRail-Zuschnitt, Schienenzuschnitt ≥ 1100 mm. Abstand zwischen MultiRails/Einlegeschienen ≥ 30 mm, thermische Trennung nach 13,60 m (vertikal) bzw. 21,0 m (horizontal).

Wichtig: Nur liegende Modulmontage erlaubt. Mindestabstand vom Schienenende bis zum Modulrahmen 50 mm, horizontale Distanz zwischen Modulkurzseiten ≥ 5 mm. Thermische Trennung alle 13,60 m.

Komponenten & Zubehör

K2 WallPV MultiRail – InsertionRail

Alle Komponenten für die Einlegeschienen-Montage auf Trapez- oder Wellblech. Projektspezifische Planung inkl. Stückliste und Statikbericht mit K2 Base.

Fixierungssystem wählen:

Standard

CrossConnector-T

Fixierung der InsertionRail per CrossConnector Clip. Aktuelles System, alle Farben lieferbar.

Auslaufartikel

CrossConnector 2.0

Fixierung der InsertionRail per Federstecker. Wird von K2 nicht mehr produziert — Nachfolger ist CrossConnector-T. Noch lieferbar, solange Restbestand verfügbar ist; für Erweiterungen bestehender Anlagen mit diesem System.

MultiRail – Grundschiene

MultiRail 25

K2 Nr. 2002793 — Montage auf Trapezblech

›

MultiRail 25 CSM

K2 Nr. 2004210 — Zusatzartikel für Montage auf Wellblech

›

Gewindeformende Schraube 6×25

K2 Nr. 1005207 — Befestigung MultiRail

›

CrossConnector-T & Fixierung

CrossConnector-T Set silber

K2 Nr. 2004812

›

CrossConnector-T Set schwarz

K2 Nr. 2004813

›

CrossConnector Clip

K2 Nr. 2004916 — sichert InsertionRail im CrossConnector-T (äußere + jeder zweite ab Reihe 2)

›

CrossConnector 2.0 & Fixierung

⚠ Auslaufartikel — wird von K2 nicht mehr produziert. Aktuell noch lieferbar, solange der Lagerbestand reicht. Nachfolgesystem: CrossConnector-T.

CrossConnector 2.0 Set silber

K2 Nr. 2004374

›

CrossConnector 2.0 Set schwarz

K2 Nr. 2004375

›

Federstecker

K2 Nr. 2001196 — sichert InsertionRail im CrossConnector 2.0 (erster + jeder zweite Connector)

›

Abrutschsicherung

Rail AntiSlip Clip

K2 Nr. 2004289 — unterste Reihe jedes Modulblocks

›

Selbstbohrschraube 5,5×19

K2 Nr. 2004432

›

InsertionRail 2.0 – Einlegeschiene

Schienenzuschnitt ≥ 1100 mm, mind. 2 Befestigungspunkte je Zuschnitt. Die 35-mm-Variante ist eine zusätzliche Shop-Option, in der K2-Montageanleitung nicht separat dokumentiert.

30mmInsertionRail 2.0 – 30, 5,70 m schwarz

K2 Nr. 2004316

›

40mmInsertionRail 2.0 – 40, 5,70 m schwarz

K2 Nr. 2004335

›

30mmInsertionRail 2.0 – 30, 3,65 m schwarz

K2 Nr. 2004841

›

35mmInsertionRail 2.0 – 35, 3,65 m schwarz

K2 Nr. 2004331

›

RailConnector & FixStop

RailConnector 2.0 silber

K2 Nr. 2004355

›

RailConnector 2.0 schwarz

K2 Nr. 2004322

›

FixStop 2.0

K2 Nr. 2004370 — 2× je Einzelschiene, 4× bei mehreren InsertionRails

›

Modulsicherung

EndStop S silber

K2 Nr. 2004693 — Schienenanfang & -ende

›

EndStop S schwarz

K2 Nr. 2004692 — Schienenanfang & -ende

›

ModuleSafety

K2 Nr. 2004290 — Einhaltung Modulabstand (5 mm)

›

Optional

30mmInsertionRail 2.0 Cover – 30 mm schwarz

K2 Nr. 2004318

›

40mmInsertionRail 2.0 Cover – 40 mm schwarz

K2 Nr. 2004337

›

30mmInsertionRail 2.0 Cover – 30, 2,85 m silber

K2 Nr. 2004680

›

30mmInsertionRail 2.0 Cover – 30, 2,85 m schwarz

K2 Nr. 2004665

›

40mmInsertionRail 2.0 Cover – 40, 2,85 m schwarz

K2 Nr. 2004666

›

35mmInsertionRail 2.0 Cover – 35, 3,65 m schwarz

K2 Nr. 2004333

›

Cable Manager VPE 100

K2 Nr. 2002870

›

TerraGrif K2U17

K2 Nr. 2000056 — Modulrahmenerdung, 1× pro Modul

›

TerraGrif PL

K2 Nr. 2004102 — Potentialausgleich InsertionRail Connector

›

K2 WallPV MultiRail – FacadeClamp

Klemmmontage für liegende Module auf Trapez- oder Wellblechfassaden. Projektspezifische Planung inkl. Stückliste und Statikbericht mit K2 Base.

MultiRail – Grundschiene

MultiRail 25

K2 Nr. 2002793 — Montage auf Trapezblech

›

MultiRail 25 CSM

K2 Nr. 2004210 — Zusatzartikel für Montage auf Wellblech

›

Gewindeformende Schraube 6×25

K2 Nr. 1005207 — Befestigung MultiRail

›

Klemmen & Modulsupport

Nur liegende Modulmontage. Beide Klemmtypen aktuell ausschließlich in Schwarz lieferbar.

K2 Clamp EC 25-40, schwarz

K2 Nr. 2004545 — Endklemme

›

Facade Clamp MC 25-40 Set, schwarz

K2 Nr. 2004548 — Mittelklemme inkl. Befestigungsset

›

Facade Module Support

K2 Nr. 2004287 — Modulauflage je Klemmpunkt

›

Befestigung & Abrutschsicherung

Rail AntiSlip Clip

K2 Nr. 2004289 — 2. MultiRail-Reihe von unten

›

Selbstbohrschraube 5,5×19

K2 Nr. 2004432

›

Einlegemutter MK2 Edelstahl

K2 Nr. 1001643

›

Zylinderkopfschraube M8×20

K2 Nr. 2001729 — mit Unterkopfverzahnung

›

Optional

Cable Manager VPE 100

K2 Nr. 2002870

›

TerraGrif QL

K2 Nr. 2004231 — Modulrahmenerdung, 1× pro Modul (1. Reihe), je weitere Reihe 1×

›

💬
