K2 PerfoRail M Fassadenmontage – Distanzschrauben & InsertionRail

Das K2 WallPV PerfoRail M System für Fassaden auf Beton mit und ohne Wärmedämmung (WDVS/VHF). Die Tragschiene wird mit Distanzschrauben direkt durch die Dämmung montiert, die PV-Module werden mit der Einlegeschiene InsertionRail befestigt – alle Komponenten direkt bei uns verfügbar, lokal in Kiel abholbar.

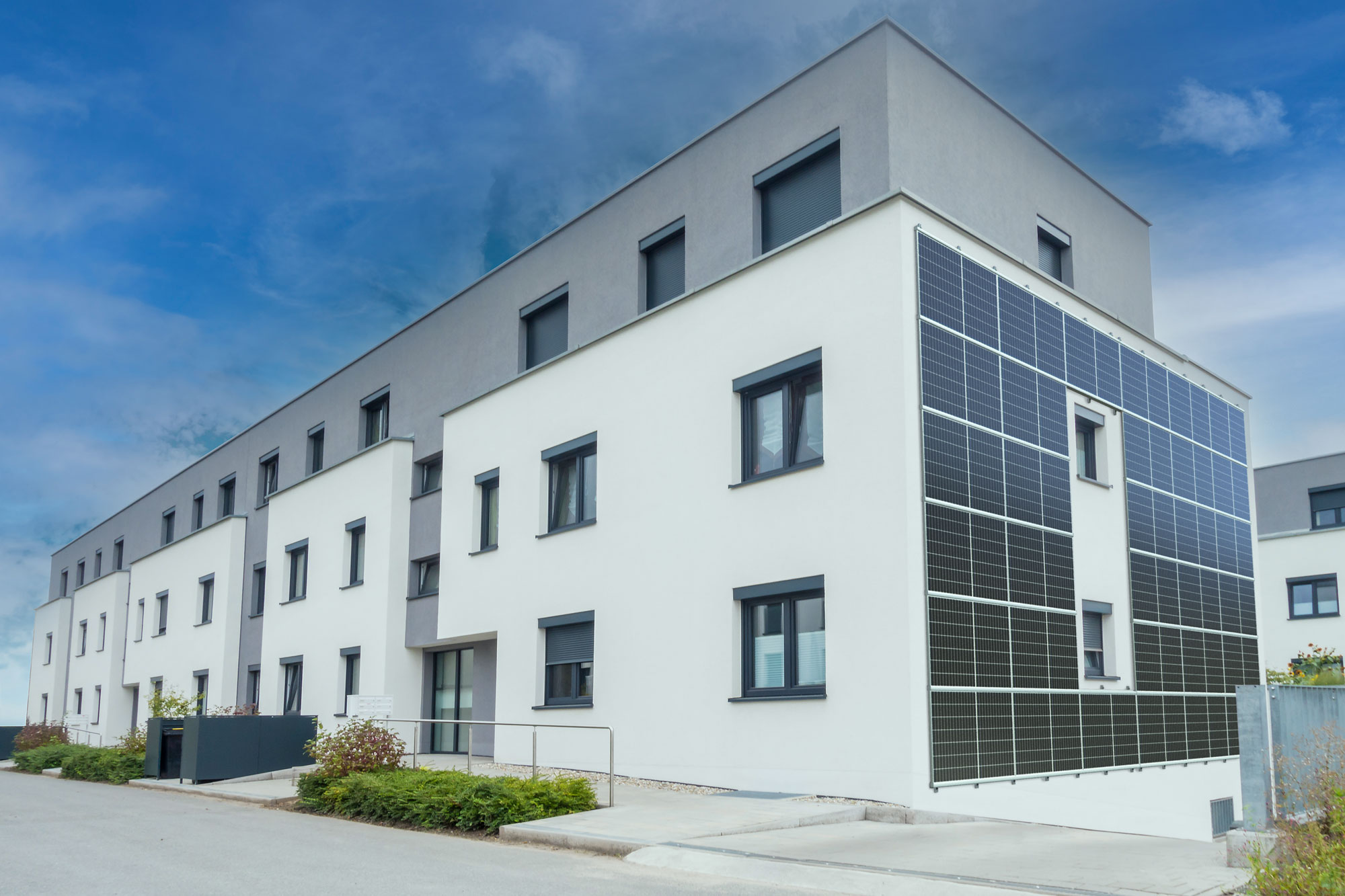

K2 WallPV PerfoRail M Installation auf WDVS-Fassade

Materialliste besprechen

Für Beton-Fassaden mit/ohne WDVS

12 Jahre Produktgarantie

Planung mit K2 Base

Alle Artikel lokal abholbar

Persönliche Beratung in Kiel

Hinweis: Portrait- und Landscape-Montage möglich. Schienenzuschnitt ≥ 1100 mm mit mindestens 2 Befestigungspunkten. Mindestabstand zwischen PerfoRails/Einlegeschienen ≥ 30 mm, thermische Trennung nach 13,60 m (vertikal) bzw. 21,0 m (horizontal). Die REISSER Distanzschraube ist nur für einmaligen Gebrauch zugelassen, die Durchdringung der Putzschicht muss bauseits abgedichtet werden.

Komponenten & Zubehör

K2 WallPV PerfoRail M – InsertionRail

Alle Komponenten für die Einlegeschienen-Montage auf Beton-Fassaden mit Distanzschrauben. Projektspezifische Planung inkl. Stückliste und Statikbericht mit K2 Base.

Fixierungssystem wählen:

Aktuell

CrossConnector-T

Fixierung der InsertionRail per CrossConnector Clip. Inkl. PerfoRail M Bohrschablone für die 15°-Schrägbohrungen.

Ältere Version

CrossConnector 2.0

Fixierung der InsertionRail per Federstecker. Für Erweiterungen bestehender Anlagen mit diesem System.

PerfoRail M – Wandprofil

PerfoRail M; 4,20 m

K2 Nr. 2004698 — Wandprofil, gelocht für Distanzschrauben

›

RDS-CA Distanzdübelschraube

Länge je nach Wandaufbau (Dämmstärke + Abstand) im K2 Base Projektbericht festgelegt. Einmaliger Gebrauch, Durchdringung der Putzschicht bauseits abdichten.

190mmRDS-CA Distanzdübelschraube 10×190

K2 Nr. 2004739

›

210mmRDS-CA Distanzdübelschraube 10×210

K2 Nr. 2004740

›

230mmRDS-CA Distanzdübelschraube 10×230

K2 Nr. 2004741

›

250mmRDS-CA Distanzdübelschraube 10×250

K2 Nr. 2004742

›

270mmRDS-CA Distanzdübelschraube 10×270

K2 Nr. 2004743

›

290mmRDS-CA Distanzdübelschraube 10×290

K2 Nr. 2004744

›

310mmRDS-CA Distanzdübelschraube 10×310

K2 Nr. 2004745

›

330mmRDS-CA Distanzdübelschraube 10×330

K2 Nr. 2004746

›

350mmRDS-CA Distanzdübelschraube 10×350

K2 Nr. 2004747

›

370mmRDS-CA Distanzdübelschraube 10×370

K2 Nr. 2004748

›

CrossConnector-T & Fixierung

CrossConnector-T Set silber

K2 Nr. 2004812

›

CrossConnector-T Set schwarz

K2 Nr. 2004813

›

CrossConnector Clip

K2 Nr. 2004916 — sichert InsertionRail im CrossConnector-T (äußere + jeder zweite ab Reihe 2)

›

PerfoRail M Bohrschablone

K2 Nr. 2004871 — für 15°-Schrägbohrungen, Bohrloch gründlich reinigen

›

CrossConnector 2.0 & Fixierung

CrossConnector 2.0 Set silber

K2 Nr. 2004374

›

CrossConnector 2.0 Set schwarz

K2 Nr. 2004375

›

Federstecker

K2 Nr. 2001196 — sichert InsertionRail im CrossConnector 2.0 (jeder zweite Connector)

›

Abrutschsicherung

Rail AntiSlip Clip

K2 Nr. 2004289 — unterste Reihe jedes Modulblocks

›

Selbstbohrschraube 5,5×19

K2 Nr. 2004432

›

InsertionRail 2.0 – Einlegeschiene

Schienenzuschnitt ≥ 1100 mm, mind. 2 Befestigungspunkte je Zuschnitt.

30mmInsertionRail 2.0 – 30, 5,70 m schwarz

K2 Nr. 2004316

›

40mmInsertionRail 2.0 – 40, 5,70 m schwarz

K2 Nr. 2004335

›

30mmInsertionRail 2.0 – 30, 3,65 m schwarz

K2 Nr. 2004841

›

RailConnector & FixStop

RailConnector 2.0 silber

K2 Nr. 2004355

›

RailConnector 2.0 schwarz

K2 Nr. 2004322

›

FixStop 2.0

K2 Nr. 2004370 — 2× je Einzelschiene, 4× bei mehreren InsertionRails

›

Modulsicherung

EndStop S silber

K2 Nr. 2004693 — Schienenanfang & -ende

›

EndStop S schwarz

K2 Nr. 2004692 — Schienenanfang & -ende

›

ModuleSafety

K2 Nr. 2004290 — Einhaltung Modulabstand (5 mm)

›

Optional

30mmInsertionRail 2.0 Cover – 30 mm schwarz

K2 Nr. 2004318

›

40mmInsertionRail 2.0 Cover – 40 mm schwarz

K2 Nr. 2004337

›

30mmInsertionRail 2.0 Cover – 30, 2,85 m silber

K2 Nr. 2004680

›

30mmInsertionRail 2.0 Cover – 30, 2,85 m schwarz

K2 Nr. 2004665

›

40mmInsertionRail 2.0 Cover – 40, 2,85 m schwarz

K2 Nr. 2004666

›

Cable Manager VPE 100

K2 Nr. 2002870

›

TerraGrif K2U17

K2 Nr. 2000056 — Modulrahmenerdung, 1× pro Modul

›

TerraGrif PL

K2 Nr. 2004102 — Potentialausgleich InsertionRail Connector

›

💬
